Anleitung

Gesamtübersicht

Wir erklären Ihnen anhand der Nummerierungen in der folgenden Abbildung, was Sie mit den jeweiligen Schaltflächen des Programms einstellen können bzw. welche Informationen in den entsprechenden Bereichen angezeigt werden.

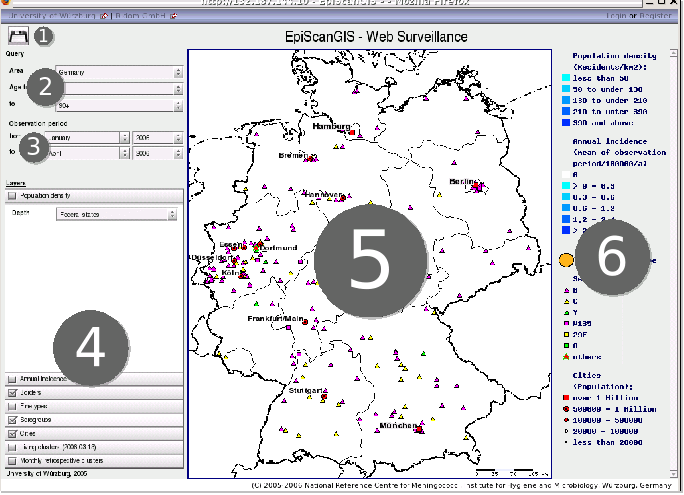

Screenshot der EpiScanGIS Webanwendung, Nummerierung ist im Folgenden erklärt

Die Oberfläche des Kartenbetrachters bietet folgende Einstellungsmöglichkeiten:

1. Über diese Schaltfläche kann die Karte in einer druckfähigen Version aufgerufen bzw. lokal abgespeichert werden.
2. Mittels dieser Dropdown-Listen können Filter eingestellt werden, welche die angezeigten Karten verändern:
   1. Alter: Altersgruppe (von, bis), auf welche die dargestellten Erkrankungsfälle eingegrenzt werden. Hierbei sind beide Grenzwerte mit eingeschlossen. Die Einstellung von 0 bis 0 würde beispielsweise nur die Fälle der unter Einjährigen anzeigen.
      Wenn Sie an diesem Filter Änderungen vornehmen, wird die Serogruppen- und Feintypen-Ebene automatisch aktualisiert.
   2. Beobachtungszeitraum: Zeitraum zur Begrenzung der dargestellten epidemiologischer Informationen.
      Der Beobachtungszeitraum lässt sich mit der Genauigkeit von einem Jahr einstellen, wobei wiederum die Grenzwerte mit eingeschlossen sind.
      Wenn Sie an diesem Filter Änderungen vornehmen, wird die Serogruppen-, Feintypen- und Inzidenz-Ebene automatisch automatisch aktualisiert.
3. In diesem Bereich der Anwendung ist für jede vorhandene Kartenebene ein Reiter zu sehen. Die Kopfzeile enthält ein Kontrollkästchen zum ein-/ausblenden der Ebene, den Namen der Ebene und einen Ladebalken, der anzeigt ob gerade eine Aktualisierung durchgeführt wird. Detailierte Einstellungsmöglichkeiten zu der jeweiligen Kartenebenen können Sie über einen Mausklick auf die Kopfzeile einblenden.
4. Der Hauptbereich von EpiScanGIS zeigt die aktuelle, anhand aller Filtereinstellungen generierte Karte. Sie können sich mehr Informationen zu einem Punkt auf der Karte einblenden lassen, indem Sie mit der linken Maustaste klicken. Dieser Vorgang fragt alle aktiven Ebenen nach zusätzlichen Daten ab.
5. Die Legende am rechten Rand erklärt die Bedeutung aller eingesetzten Farben und Symbole.

Kartenebenen

Geografische Informationssysteme organisieren digitale Karten meistens mittels Ebenen. Zusammengehörige Daten sind dabei in einer Ebene gruppiert.

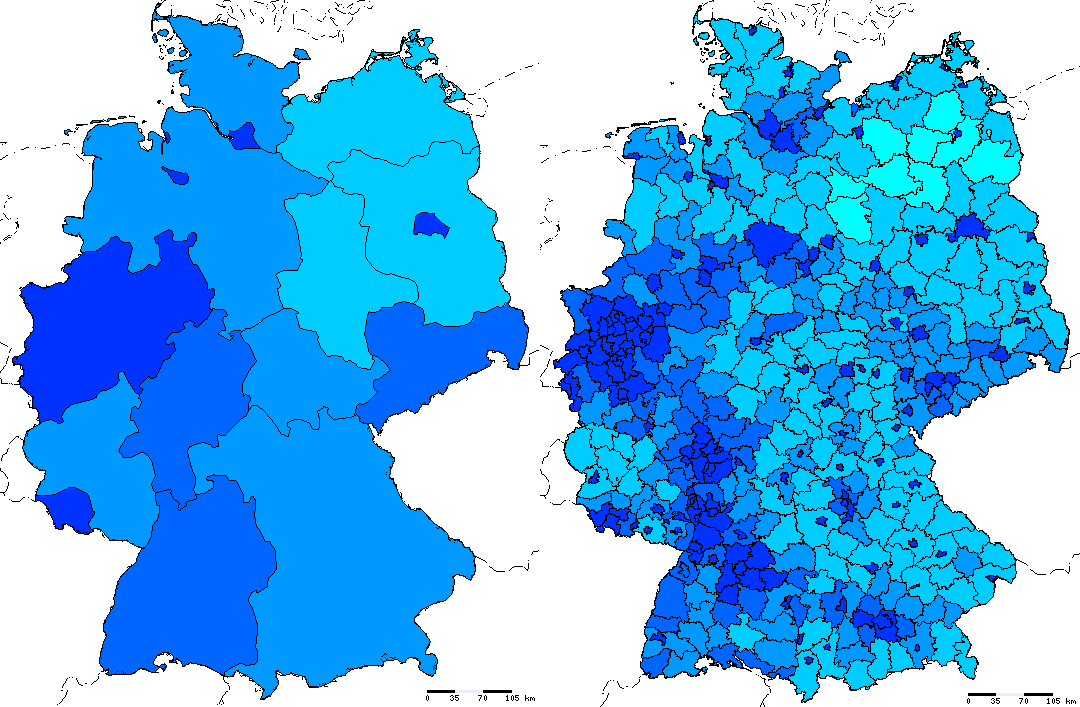

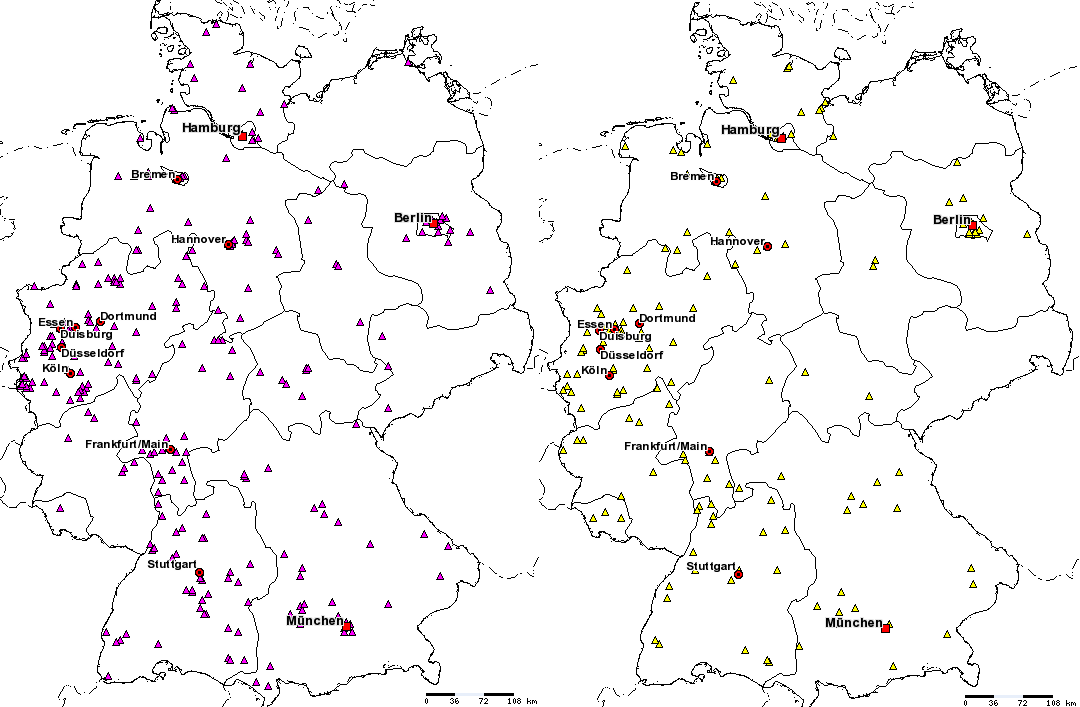

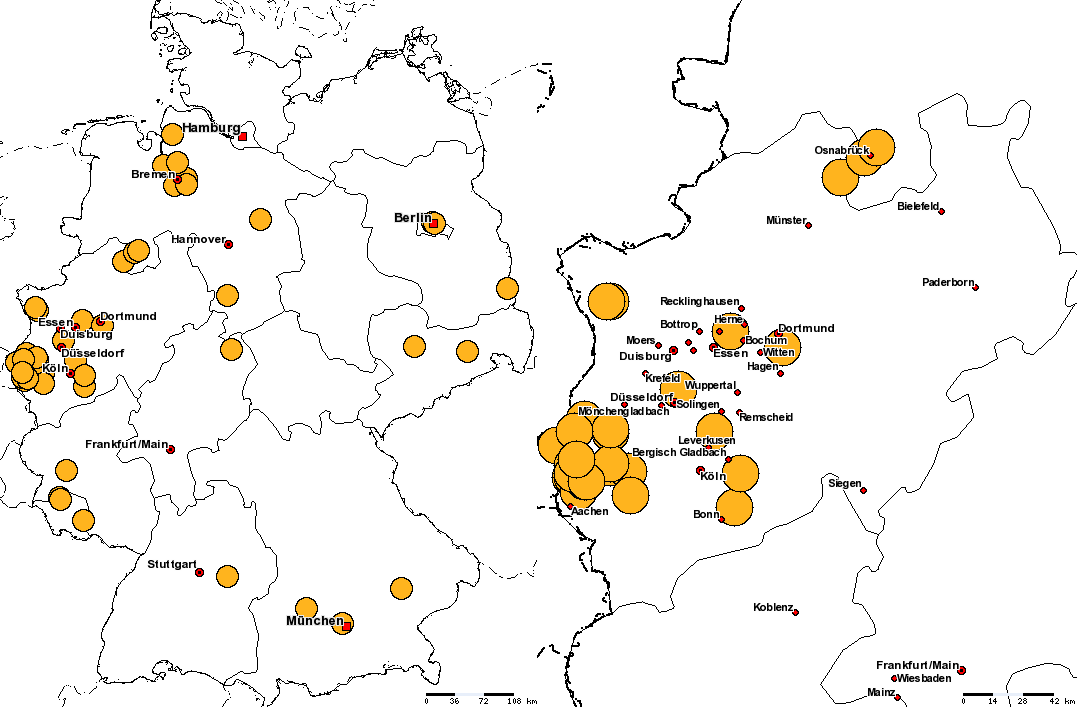

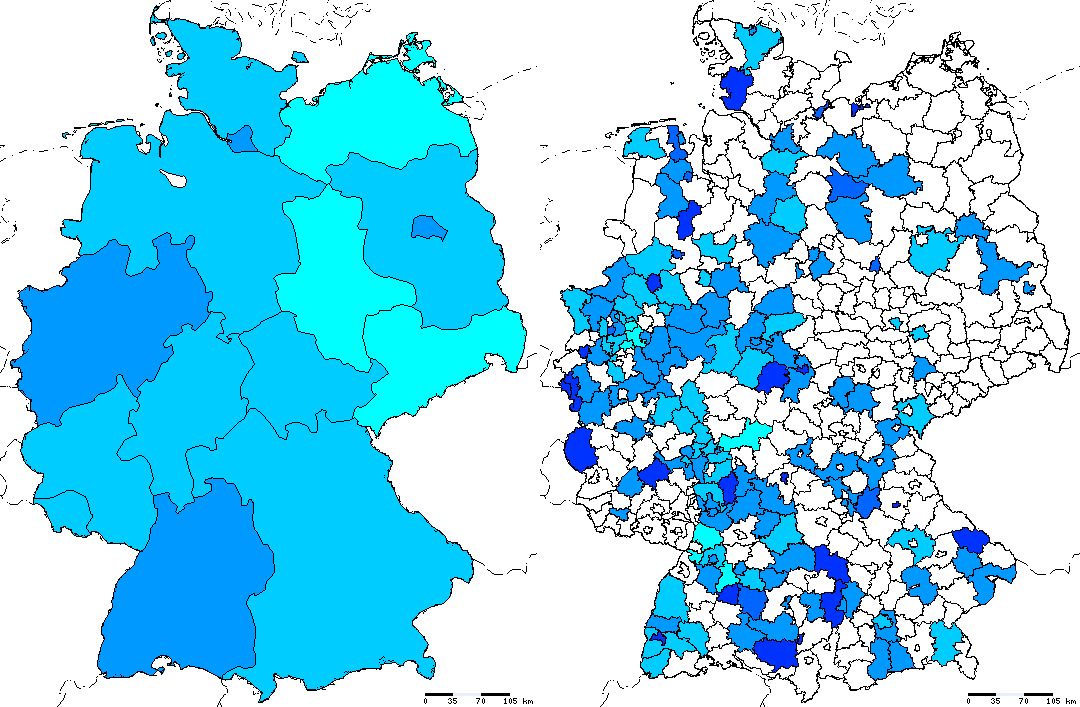

EpiScanGIS nutzt unter anderem die Ebenen Population density, Annual incidence, Serogroups, Finetypes und Borders

In einer Ebene zusammengefasste Elemente sind immer vom gleichen geometrischen Typ: Bei Grenzen und Inzidenz handelt es sich um Flächen-, bei Städten und Erkrankungsfällen um Punktinformationen. Die einzelnen Schichten erzeugen zusammen das Gesamtbild der Karte. Sie können die Darstellung durch Ein- und Ausblenden einzelner Ebenen verändern.

Im Folgenden werden die verschiedenen Ebenen aufgelistet, deren spezifische Filtermöglichkeiten beschrieben und jeweils Beispielabbildungen gezeigt:
